סקירת מוצר

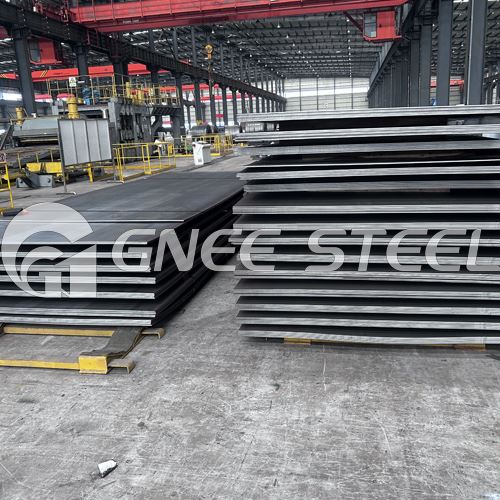

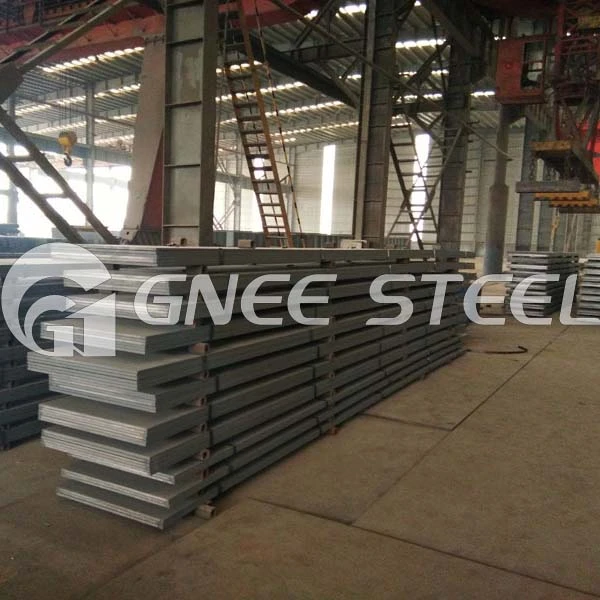

ASTM A515 Grade 60, Grade 65 & Grade 70 Steel Plate היא לוחית מיכל לחץ מפלדת פחמן המיוצרת לפי תקני ASTM A515 / ASME SA515 עבור שירות בטמפרטורה בינונית ומוגבהת. הוא מספק חוזק אמין, יכולת ריתוך ויציבות מימדית עבור דוודים, מכלי לחץ, מחליפי חום וציוד תהליכי תעשייתי.
מפרט טכני
|
פָּרִיט |
מִפרָט |
|
ציון מוצר |
ASTM A515 כיתה 60 / כיתה 65 / כיתה 70 |
|
תֶקֶן |
ASTM A515 / ASME SA515 |
|
עוֹבִי |
6-300 מ"מ |
|
רוֹחַב |
1,000–4,000 מ"מ |
|
מֶשֶׁך |
3,000–18,000 מ"מ |
|
מצב אספקה |
כמו מגולגל (AR), מנורמל (N), מנורמל מגולגל (NR) לפי בקשה |
|
סוג קצה |
Mill Edge (ME), Trimmed Edge (TE) |
|
מצב פני השטח |
גלגול חם, פיצוץ וצביעה לפי בקשה |
הרכב כימי
|
לוחות כלי לחץ ASTM A515 |
||||
|
אֵלֵמֶנט |
גר. 60 |
גר. 65 |
גר. 70 |
|
|
C |
t פחות או שווה ל-1" |
0.24 |
0.28 |
0.31 |
|
1"< t ≤2" |
0.27 |
0.31 |
0.33 |
|
|
2"< t ≤4" |
0.29 |
0.33 |
0.35 |
|
|
4"< t ≤8" |
0.31 |
0.33 |
0.35 |
|
|
t>8" |
0.31 |
0.33 |
0.35 |
|
|
Mn |
*H.A. |
0.90 |
0.90 |
1.20 |
|
*P.A. |
0.98 |
0.98 |
1.30 |
|
|
P |
מקסימום |
0.025 |
0.025 |
0.025 |
|
S |
מקסימום |
0.025 |
0.025 |
0.025 |
|
סִי |
*H.A. |
0.15–0.40 |
0.15–0.40 |
0.15–0.40 |
|
*P.A. |
0.13–0.45 |
0.13–0.45 |
0.13–0.45 |
|
מאפיינים מכניים
|
ASTM A515 |
*T.S. |
*Y.S. |
*EL. 8" |
*EL. 2" |
|
כיתה 60 |
415–550 |
גדול או שווה ל-220 |
21 |
25 |
|
כיתה 65 |
450–585 |
גדול או שווה ל-240 |
19 |
23 |
|
כיתה 70 |
485–620 |
גדול או שווה ל-260 |
17 |
21 |
יישומים אופייניים
- דודי קיטור
- מכלי לחץ
- מחליפי חום
- מיכלי אחסון לחץ
- כורים פטרוכימיים
- ציוד תהליכי תעשייתי
שירותי עיבוד
חיתוך להבה CNC- חיתוך מדויק עבור רכיבי כלי לחץ גדולים.
חיתוך פלזמה- מתאים לצלחות בעובי- בינוני עם קצוות נקיים.
חיתוך בלייזר- עיבוד דיוק- גבוה עבור חלקי לוחות דקים יותר.
שיפוע- הכנת קצוות ריתוך לפי שרטוטי ייצור.
הִתעַמְלוּת- עיבוד חורים עבור אוגן וחיבורים מבניים.
כרסום ועיבוד שבבי- עיבוד מדוייק של ממדים קריטיים.
פילוס צלחת- משפר את השטיחות לפני ייצור.
פיצוץ וצביעת פריימר- הכנת פני השטח להגנה מפני קורוזיה במהלך הובלה.
אבטחת איכות
תהליך בדיקה
- אימות הרכב כימי של חומר גלם
- בדיקת עקיבות תהליך ייצור פלדה
- בדיקת מימד צלחת
- מדידת סובלנות עובי
- בדיקת פגמים על פני השטח
- בדיקת חוזק מתיחה
- בדיקת חוזק תפוקה
- בדיקת התארכות
- בדיקת השפעה (כאשר צוין)
- בדיקת אולטרסאונד (UT)
- בדיקת קשיות (לפי בקשה)
- אימות תעודת בדיקת מיל (MTC) לפני המשלוח
הסמכות
|
הסמכה |
מַשְׁמָעוּת |
|
ISO 9001:2000 |
מערכת ניהול איכות |
|
ISO 14001:2004 |
מערכת ניהול הסביבה |
|
EN 10204 3.1 |
תעודת בדיקת חומרים שהונפקה על ידי היצרן |
|
EN 10204 3.2 |
תעודת בדיקה-של צד שלישי |
|
PED 2014/68/EU |
תאימות להנחיות ציוד לחץ לשוק האירופי |
|
ASTM A515 / ASME SA515 |
תקן ייצור לוחית כלי לחץ |
אריזה ומשלוח
אריזה ייצוא– לוחות פלדה ארוזים עם רצועות פלדה ומסומנות בתוויות מספר חום ומפרט.
הגנה מפני חלודה– משטח חשוף, שמן נגד-חלודה או ציפוי פריימר לחנות זמין לפי בקשה.
שיטת הטעינה- נטען באמצעות מנוף במתלי ניילון למניעת נזקי קצה.
שיטת משלוח- מיכל, כלי תפזורת, כלי שבירה בתפזורת, או מתלה שטוח לפי מידות הצלחת.
